高效送風口500風量|1000風量|1500風量規格尺寸

高效送風口 |500風量|1000風量|1500風量|

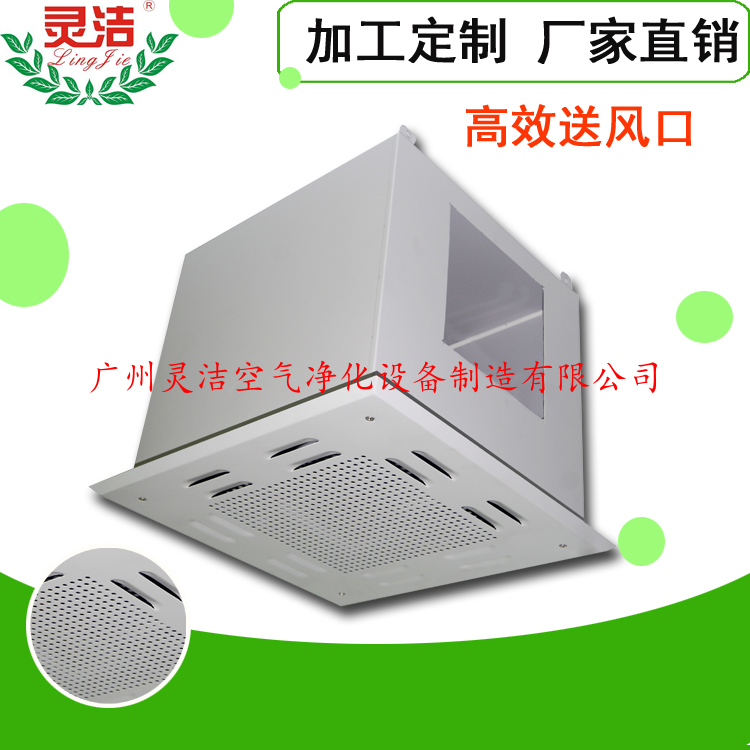

高效送風口外觀：

超薄型高效送風口 安裝頂板上高效送風口  高效過濾器中效過濾器初效過濾器

吊裝中高效送風口示意圖 側(ce) 送風高效送風口 高效送風口

高效送風口 |500風量|1000風量|1500風量|
特點：
1.GFK係列高效送風口外殼箱體(ti) 采用寶鋼優(you) 質冷軋鋼板製作，外表麵靜電噴塑處理或烤漆處理，配有散流板。
2.高效送風口可作為(wei) 終端高效過濾裝置直接安裝在潔淨室頂棚處 ，結構緊湊，密封性能可靠，進風方式有側(ce) 進風和頂進風，法蘭(lan) 口有方形和圓形兩(liang) 種結構。
3.有時潔淨室由於(yu) 受到土建高度限製或必須采用緊湊型設計時，可選用一體(ti) 化高效過濾器送風口。
4.可根據用戶要求加裝調節閥和保溫層。
高效送風口 |500風量|1000風量|1500風量|
高效送風口型號及技術參數：
型 號
頂端風(側(ce) 送風) 額定風量
(m3/h) 高效過濾尺寸mm
(寬×高×深) 外形尺寸mm
(寬×高×深) 吊頂開口尺寸mm 進風管尺寸mm
001 500 320×320×220 370×370×500 380×380 200×200
002 700 484×484×150 534×534×500 545×545 320×200
003 1000 484×484×220 534×534×500 545×545 320×200
004 1000 610×610×150 660×660×500 670×670 320250
005 1200 820×600×150 870×650×500 880×660 320×250
006 1500 726×484×220 776×534×500 786×545 400×200
007 1500 630×630×220 680×680×500 690×690 320×250
008 1500 915×610×150 965×660×500 975×670 500×250
009 2000 968×484×220 1080×534×500 1030×545 500×200
0010 2000 1220×610×150 1270×660×500 1280×670 630×250
0011 2200 945×630×220 995×680×500 1005×690 500×250
0012 3000 1260×630×220 1310×680×500 1320×690 630×250

 高效送風口 |500風

量|1000風量|1500風量|
超薄型高效送風口特點：
1.廣泛使用於(yu) 10萬(wan) 級到10級的潔淨室內(nei) ，應用於(yu) 藥廠、生物技術、食品飲料廠、微電子行業(ye) 、半導體(ti) 行業(ye) 、光學實驗室。
2.HEPA BOX係列很方便地安裝在T形龍骨中（不需要額外的壓緊裝置），並可方便的與(yu) 風管（直徑10"或者12"）相連接。
3.HEPA BOX係列由專(zhuan) 用擠鋁型材邊框以及接口一次成型的鋁板製作而成，進風口內(nei) 側(ce) 安裝散流板，並在過濾器出風麵裝有過濾器保護網。強度好、高度低、重量輕，方便搬運和安裝。
高效送風口 |500風量|1000風量|1500風量|
超薄型高效送風口型號及參數：
風量m3/h 初阻力和過濾效率 配套過濾器尺寸（㎜） 箱體(ti) 外形尺寸（㎜）
HEPA ULPA Ⅰ型 Ⅱ型 Ⅲ型
1000 220Pa99.99%@0.3μm 250Pa99.9995%@0.12μm 600×600×150 565×565×91（液槽） 530×530×80 600×600
1500 915×600×150 880×565×91（液槽） 845×530×80 915×600
2000 1210×600×150 1175×565×91（液槽） 1140×530×80 1210×600

高效送風口 |500風量|1000風量|1500風量|
注：以上參數僅(jin) 做參考，如果有特殊要求請聯係我公司營銷部，我公司可以根據客戶的具體(ti) 需求進行定製.
